Корисні порадиЯк розрахувати водостічну систему

07/09/2020
https://novemisto.biz/wp-content/uploads/2020/08/zashhita-vodostochnyx-sistem-chastnyx-kottedzhej.jpg

ПІДГОТОВЧІ ЕТАПИ НЕОБХІДНІ ДЛЯ РОЗРАХУНКУ ВОДОСТІЧНОЇ СИСТЕМИ

  1. Виміряти висоту будинку (від карниза до землі), щоб визначити якої висоти нам необхідні водостічні труби
  2. Виміряти довжину всіх скатів (необхідно для розрахунку довжини жолобів)
  3. Порахувати кількість зовнішніх і внутрішніх кутів, заглушок

РОЗРАХУНОК ЕЛЕМЕНТІВ ВОДОВІДВОДУ

ринваРинва – невід’ємна частина будь-якої водостічної системи, служить для збору води з покрівлі. Кріпиться на кронштейни (гаки), кінець крапельника (карнизної планки) заводиться безпосередньо в сам жолоб, конденсат і бризки стікаючи по капельнику потрапляють в жолоб. Розрахунок кількості жолобів проводиться таким чином:

Кількість жолобів = Довжина по карнизу / Довжина одного жолоба
(Якщо кількість не ціле число, то округляємо його до цілих значень, не варто забувати, що є й метрові жолоби)


зєднувачЗ’єднувач жолоба водостоку – служить для кріплення жолобів між собою.

Кількість з’єднувачів на скат = Кількість жолобів – 1
(Кількість з’єднувачів за всіма скатам скласти)




ЗаглушкаЗаглушки ринви водостоку – служить для додання естетичного вигляду збоку.

Кількість заглушок рахується виходячи з того, що необхідно 2 заглушки на одну завершену систему жолоби.






Тримач жолобаТримач (кронштейн жолоба) – виконує функцію опори жолоба.

Кількість кронштейнів = ((Довжина ринв – 0,3) / L) + 1
L – відстань між кронштейнами, залежить від матеріалу водостоку
0,3 – відстань схилу по краях

Більш спрощений варіант, але в той же час менш точний:
Кількість кронштейнів = Довжина ринв / 0,6


ВоронкаВоронка – служить місцем з’єднання жолобів для відводу води з даху.

Кількість воронок буде залежати від конфігурації будинку. Як правило досить 1-2 воронки на скат, в залежності від його розміру.

Кількість воронок = сума воронок на всіх схилах


Кількість Вставкатруб водостічних = довжина одного стояка * кількість стояків








муфтаСполучна муфта водостічних труб = к-ть необхідних з’єднань

Є водостічні системи, де муфти не потрібні, труби стикуються між собою самі.






коліноПоворотне коліно 45 градусів – використовується в “лебедині шиї” на вигині.

Кількість колін 45 градусів = к-ть стояків * 2






ВставкаПроміжний елемент (вставка в “лебедину шию”) – застосовується при винесенні карниза більше ніж на 300 мм.

Кількість вставок = к-ть водостічних стояків






коліноКоліно зливу (наконечник, підошва) – це фінішний елемент водостічної системи, служить для відводу води в потрібну сторону.

Кількість зливних колін = к-ть стояків






Кут

Кількість внутрішніх і зовнішніх кутів водостічної системи вираховується виходячи з кількості кутів будівлі.

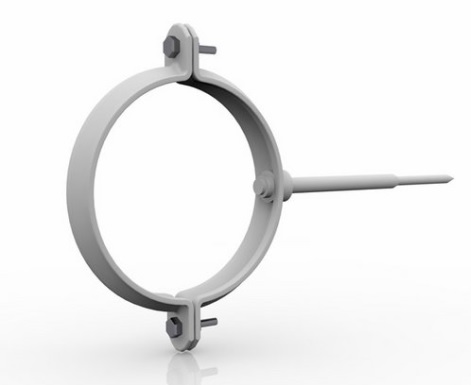

ТримачТримач ринви = к-ть труб * 3

Кількість тримачів закладається по одному тримачу на метр труби, як правило застосовуються триметрові труби, тому у формулі ми помножили на 3.






Також у нас можна замовити водовідвідні лотки для зливової каналізації, щоб направити воду з покрівлі за ділянку.

Розрахунок водостічної системи зробили, тепер потрібно вибрати матеріал водостічної системи і виробника.

Якщо якийсь момент залишився Вам не зрозумілий, приїжджайте до нас (м.Чортків, вул. С. Бандери, 77) і ми допоможемо зробити правильний розрахунок матеріалу і підібрати оптимальне рішення для Вас.
